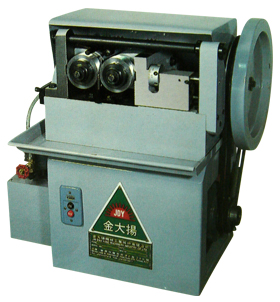

• JDY-3T 採用機力士凸輪(Cam)進給壓力,配制精
制的蝸輪減速更能穩定傳,清除噪音,持久耐用,
確保螺紋精度。
• JDY-3T 採用偏心式壓力進給,構造簡單,操作容
易,精巧玲瓏。
• 加工範圍廣闊:一般常用之螺紋、針車、自行車、
汽機車零件、五金工具等,尤以精密之機械用螺絲
均適用於此種滾牙機加工螺紋。
規格 :
能率 \ 型式
JDY-3T
滾製螺絲外徑
2Ø ~12Ø mm
節距範圍
0.4 p ~ 1.5 p
滾製長度
28 mm
滾輪轉數
40 rpm
滾輪外徑
98 mm
滾輪孔徑
50.5 mm
滾輪厚度
30 mm
滾輪軸間最大距
115 mm
滾輪軸間最小距
94 mm
床面至滾輪軸中心距
85 mm
滾轉量
24 ~ 40
主機馬達
1 HP
重量(約)
280 kgs
毛量(約)
380 kgs
機械體機
800 x 600 x 750 mm
裝箱尺寸
940 x 700 x 910 mm
